變電站直流系統接地問題一直是威脅變電站安全的一個頑癥，我們從事電力系統的人一定要對其加以重視，不要等到真的由于它的原因引起保護裝置誤動或者拒動了在進行相關的學習和安全責任的追究，這樣會很被動，但是目前現狀500千伏變電站里的直流系統大部分由二次專業人員負責維護，然而目前二次專業復雜程度相當之高，超出想象，所以對直流系統的不夠重視，有導致停電故障風險存在的可能，

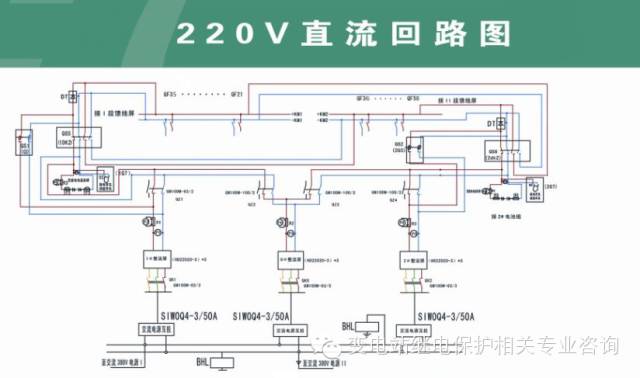

該500千伏變電站直流系統配置3套直流接地絕緣裝置，分別為直流總饋線千伏保護室直流分饋線千伏保護室直流分饋線屏一套，配置三臺充電、浮充電裝置，兩組蓄電池組的供電方式。蓄電池1組和1號充電機接于一段直流母線號充電機接于二段直流母線號充電裝置（備用充電裝置）可在兩段母線之間切換。直流相關反措要求見附頁2，該500千伏變電站直流系統配置如圖1所示：
由圖所示該變電站采用I段、II段在線絕緣監測裝置是采用江都華宇電氣HDM-2000兩段合體監測，絕緣裝置顯示I段V+：119V，V-：112V，R+：500 kΩ，R-：500kΩ；II段V+：119V，V-：113V，R+：500 kΩ，R-：495kΩ；使用萬用表測量系統對地電壓與絕緣裝置顯示基本一致。兩套系統單獨運行時，在線絕緣監測裝置各支路的接地電流基本為0mA,沒有告警。由于蓄電池更換工作，需要環形供電方式，把一組蓄電池脫離出來，但兩套系統通過聯絡開關進行聯絡時，在線mA，發出接地告警。于是我們恢復到兩組蓄電池并列運行正常運行方式時，絕緣監測裝置又顯示二段欠壓，發出告警。

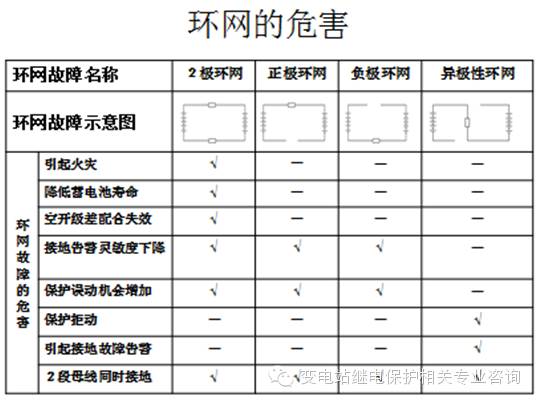

（廣州千順QDB-81儀器基本測試方法見附頁1），便于查找故障直流正常分列運行方式改為由蓄電池2組供電環形臨時供電方式，把QDB-81信號源接入II段直流系統，在I段接入47K的平衡橋，QDB-81信號源檢測出的正負極對地阻值為R+：45.8 kΩ，R-：196.4kΩ，系統電容為49.3uF。絕緣監測系統報9支路接地告警，由于直流饋線千伏保護室直流饋線屏II（分饋線屏），于是我們來到這里用測試儀鉗形表進行檢查各支路，發現一組至母差保護屏的直流波形不對（不是相對平直的直流電壓波形），而是有交流特征的正弦波，工作人員沿著這個線索來到母差保護屏對其各個支路進行檢測，由于母差保護屏沒有接入信息保護子站和軟報文信息，沒有遙信量，我們又對波形波動比較大的回路對應的啟動失靈壓板進行投退，當對XXX線路啟動失靈壓板推出時，9支路接地故障恢復正常，我們在這個XXX線電纜線芯所在的保護屏對其啟動母差失靈的正電源MICI和M2C1用萬用表導通檔測量時是通路的狀態，于是我們斷定此現象由于XXX線段直流正極形成正正環網，導致絕緣降低所致，如圖2。
不受查找故障時各種遙信的影響（至于為什么怕遙信影響這個問題，你懂的！），我們制定采用以下創新的方法查找此問題，直流運行方式切換和二段直流端子排出線支路用一段直流母線空端子帶來二段出線支路負荷的嘗試方式來查找故障的方法，具體步驟如下。
1.在直流總饋線屏二段母線端子排上的四個出線支路的分析好那個最有可能出問題，我們選擇戶外電纜多的19支路。

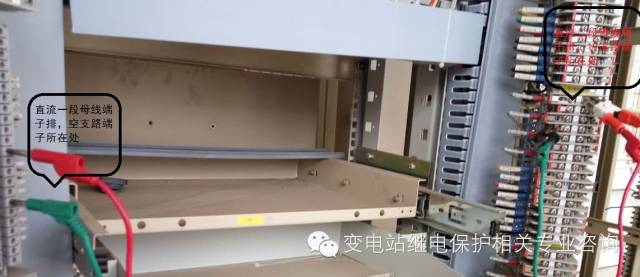

3.找出一段母線段端子排上的空端子，找出二段母線端子排上波形問題最大的出線支路電纜用兩根試驗線平方多股軟銅線支路一端正、負級，一邊用聯片接在一段母線空端子上（注意對應好正、負極），這時大家注意一定要用萬用表確認一下電壓已經接通，然后合上一段母線端子排上的原空端子對應的空開，在把在拉開原來由二段母線支路是一段母線.
同理這個方法也能推廣其它支路進行測試。5.改變并列的運行方式，形成環形供電方式，把二段的19支路空開合上
，然后把一段空端子的拉開，這時19支路恢復到原來的第二段母線來供電，最后改變回兩段并列運行的正常方式，這時第二段欠壓告警燈亮起，再次確定就是這個支路所接的某個保護裝置有問題。如圖3.圖3
19支路給500千伏保護室直流分饋線屏供電，考慮主變本體屏有戶外到這里的電纜，我們斷開73B（B相油位異常告警）電纜芯后，二段電壓恢復正常，工作人員在戶外接線箱內對其用搖表測試戶外端子箱到主變本體接線盒處的電纜芯發現阻值小于1兆歐(用1000V兆歐表），按規定不合格，更換線芯，接上保護室內主變本體保護屏的電纜芯后，二段電壓依然正常。如圖4.

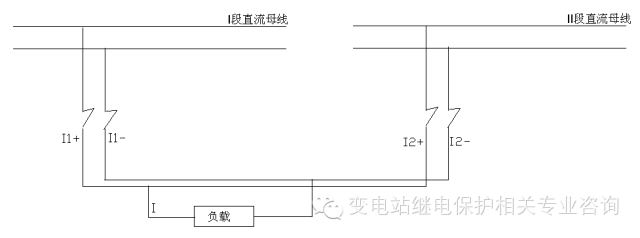

合母聯運行時，如圖6所示，負載通過環網從I段直流母線和II段直流系統母線取電源，I段直流系統母線和II段直流系統母線合母聯，相當于一個電源，所以電流有以下關系式：
不等于0。微機在線絕緣監測裝置有母線電阻門限告警和支路門限告警，所以母線k左右，但支路絕緣電阻根據電流計算誤判計算結果較小，發出絕緣告警。母線絕緣電阻大于支路絕緣電阻，與實際絕緣電阻違背。
②告警裝置引起的接地故障：如圖中＃2位置，鉗住告警裝置的接地線，如果測量的電阻與信號源第一行顯示的絕緣電阻相同或相近，表明該接地故障由絕緣裝置造成的，需維護絕緣裝置。
③蓄電池接地：如圖中＃3位置，鉗住蓄電池正負極2根電纜進線，如果報接地故障并有圖中（1）顯示的正弦波，表明是蓄電池接地。
④饋線位置，分別同時鉗住各饋線的正負極電纜，進行支路接地檢測，鉗到＃5將報有接地，順著該支路往負荷方向繼續查找，＃7有接地，＃8報無接地，表明接地故障點在＃7和＃8之間。
⑤多條支路同時檢測：如圖中＃9位置，可同時鉗住多條饋線，如果報有接地，表明被鉗住的饋線中間有接地支路，可再用2分法，找出具體的接地支路。否則表明這一把饋線都沒有接地故障，可加快接地查找速度！
和《電力用高頻開關整流模塊》（DL/T 781）的要求進行維護、管理。5.1.1.9變電站直流系統配置應充分考慮設備檢修時的冗余，330kV 及以上電壓等級變電站及重要的 220kV 變電站應采用三臺充電、浮充電裝置，兩組蓄電池組的供電方式。每組蓄電池和充電機應分別接于一段直流母線上，第三臺充電裝置（備用充電裝置）可在兩段母線之間切換，任一工作充電裝置退出運行時，手動投入第三臺充電裝置。變電站直流電源供電質量應滿足微機保護運行要求。
變電站直流系統的饋出網絡應采用輻射狀供電方式，嚴禁采用環狀供電方式。5.1.1.11 直流系統對負載供電，應按電壓等級設置分電屏供電方式，不應采用直流小母線 直流母線采用單母線供電時，應采用不同位置的直流開關，分別帶控制用負荷和保護用負荷。
5.1.1.14 新、擴建或改造的變電所直流系統用斷路器應采用具有自動脫扣功能的直流斷路器，嚴禁使用普通交流斷路器。加強直流斷路器上、下級之間的級差配合的運行維護管理。5.1.1.15 除蓄電池組出口總熔斷器以外,逐步將現有運行的熔斷器更換為直流專用斷路器.當直流斷路器與蓄電池組出口總熔斷器配合時，應考慮動作特性的不同，對級差做適當調整。5.1.1.16 直流系統的電纜應采用阻燃電纜，兩組蓄電池的電纜應分別鋪設在各自獨立的通道內，盡量避免與交流電纜并排鋪設，
5.1.1.18.1 雨季前，加強現場端子箱、機構箱封堵措施的巡視，及時消除封堵不嚴和封堵設施脫落缺陷。5.1.1.18.2 現場端子箱不應交、直流混裝，現場機構箱內應避免交、直流接線出現在同一段或串端子排上。
5.1.1.18.3 新建或改造的變電所，直流系統絕緣監測裝置，應具備交流竄直流故障的測記和報警功能。原有的直流系統絕緣監測裝置，應逐步進行改造，使其具備交流竄直流故障的測記和報警功能。
8.5.1.5每套控制保護系統要采用兩套電源同時供電，各裝置的兩路電源應分別取自不同直流母線。
