我喜歡繪制草圖首先將電路斷開。這使我對所有組件如何組合在一起有了一個想法。它也使我能夠遍歷電路，有時我實際上會用手指跟蹤電路。

　　使用剪刀刀片或工藝刀片，切開要放置組件的空間。用刀片的一角將膠帶提起，或只用手指。

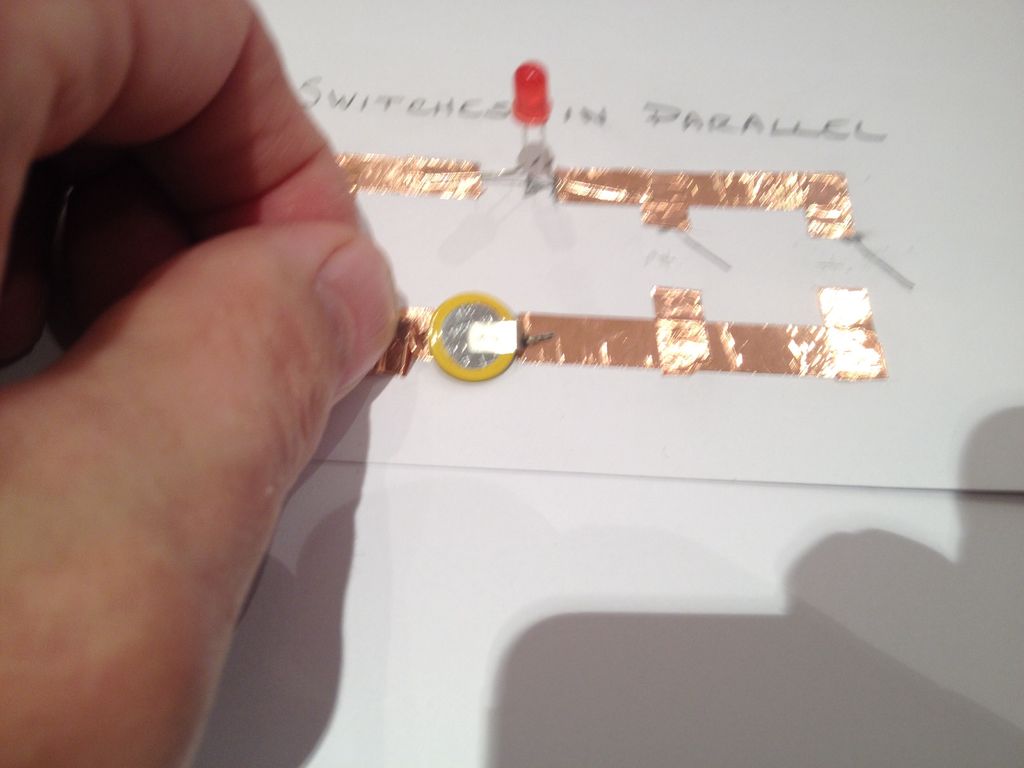

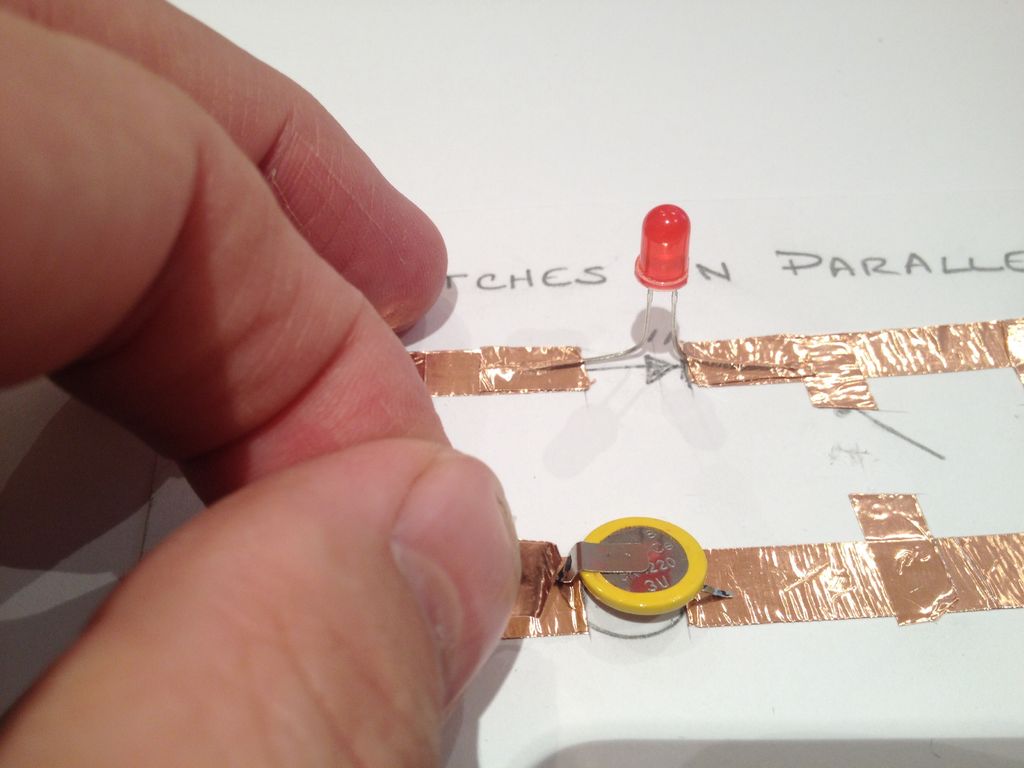

　　在LED電池引線上粘貼銅帶，將其固定在銅走線上。請記住，電池和LED的正極應相接。帶有加號的電池側面應直接連接到LED的長引線：添加開關

　　完成電路，然后看一下LED指示燈是否點亮。有時，您需要做的只是在LED最初不點亮時擰緊連接。

　　還是不滿意。正如您在視頻中看到的那樣，開關粘在銅線上。連接也變得有點弱。另外，我仍在使用帶有內置引線的優質紐扣電池，這是大多數人無法使用的。在后續的Instructable中，我將使用現成的電池。總而言之，您會發現一個或多個正輸入可以產生正輸出，即“或”門的概念。

　　您可以通過添加其他開關或其他LED來擴展它。當您增加LED數量時會發生什么？如果將“與”門連接到“或”門怎么辦？
